問題:ギアボックスのノイズ挙動
目標:ギアの品質をテストする

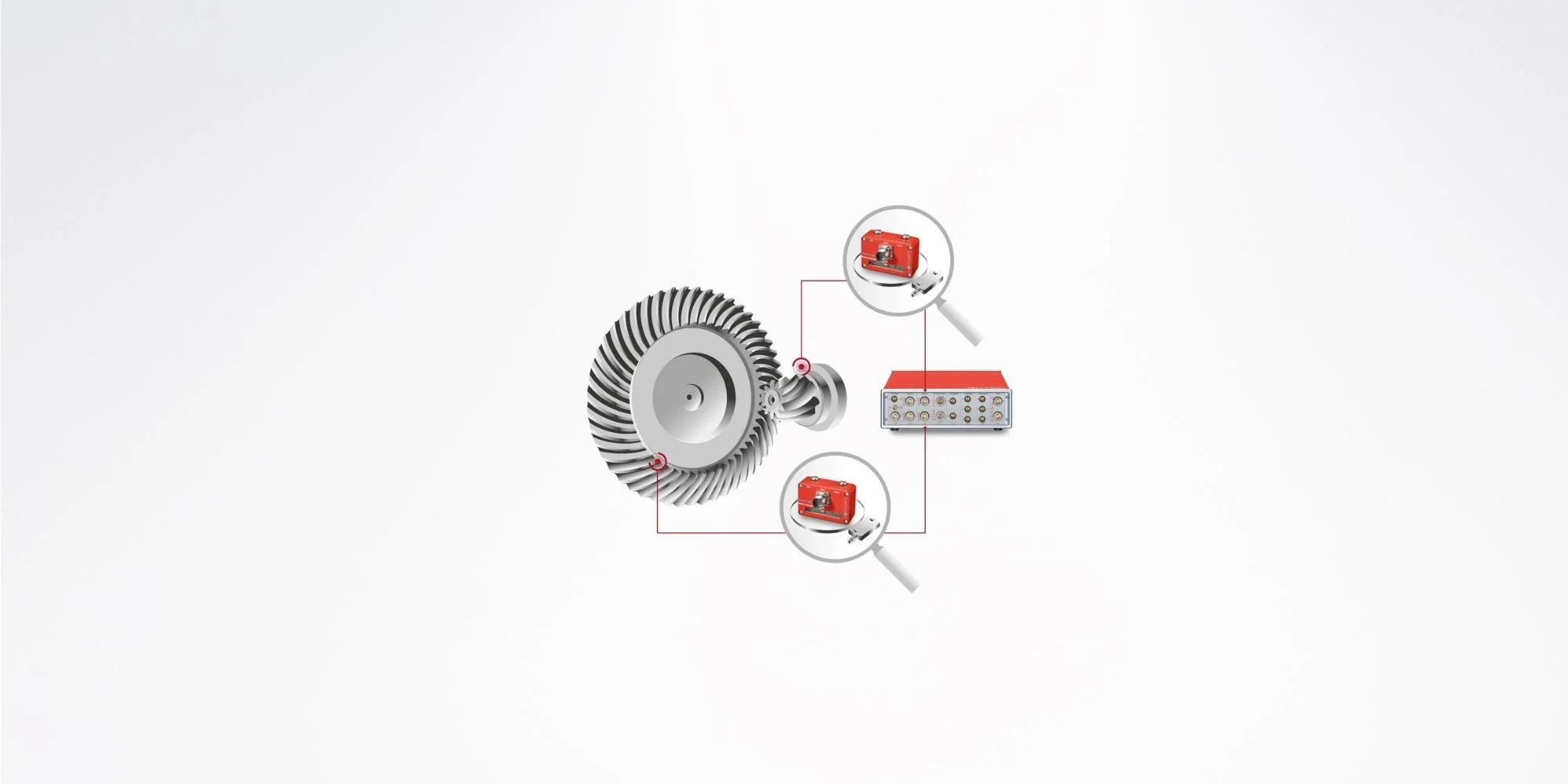

シングルフランクローリングテストは、ベベルギアのローリング偏差を測定するために使用される試験方法です。目的は、ギアの品質をチェックし、故障したギアを検出することです。測定自体は準静的条件下で行われ、動的影響を排除することを目的としています。高分解能エンコーダは、ピニオンホイールとリングホイールの側面に取り付けられ、最大60 1/minの低速と最大20 Nmの負荷でテストされます。2対のギアは、各歯がカウンターギアの全歯に接触するまで互いに転がされます。これは、幾何学的な偏差に基づく変換の偏差が記録されることを意味します。記録された測定値は、時間とスペクトル範囲で評価されます。測定結果は1回転で平均化されます。時間領域での評価では、長波成分と短波成分を分離できます。これは、ギアペアのマクロとマイクロの幾何学的誤差を別々に表示できることを意味します。
